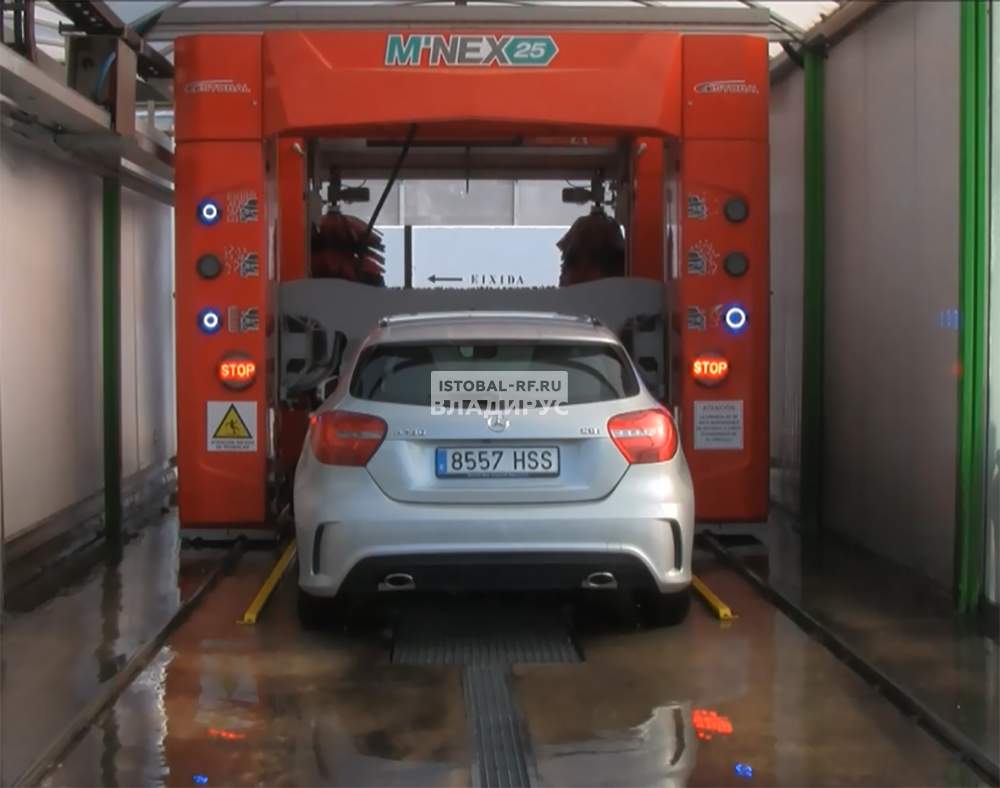

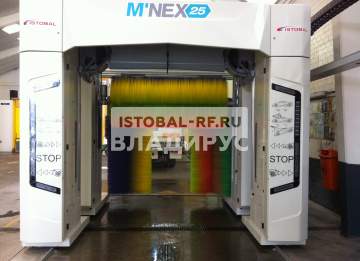

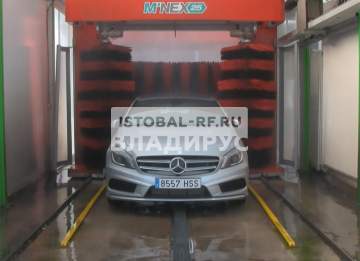

Портальная автомойка M'NEX 25 с модулем сушки

Оборудование ISTOBAL используют такие компании, как Московский Метрополитен, ОАО «РЖД», ОАО «Центробанк», ЗАО «Тандер, МAN, Toyota, Автобаза №2 (Управление делами Президента РФ), PEPSICO, ПАО Газпром, ФКУ «ГЦАХиТО МВД России», Министерство обороны РФ, завод IVECO и другие.

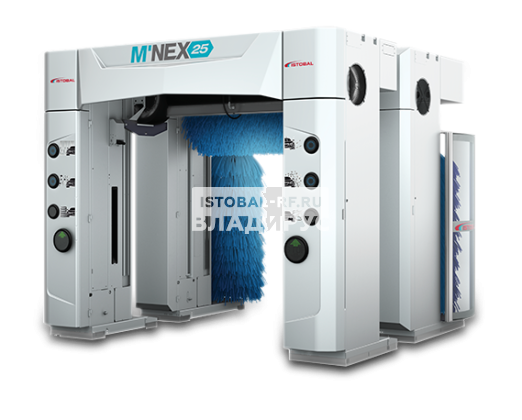

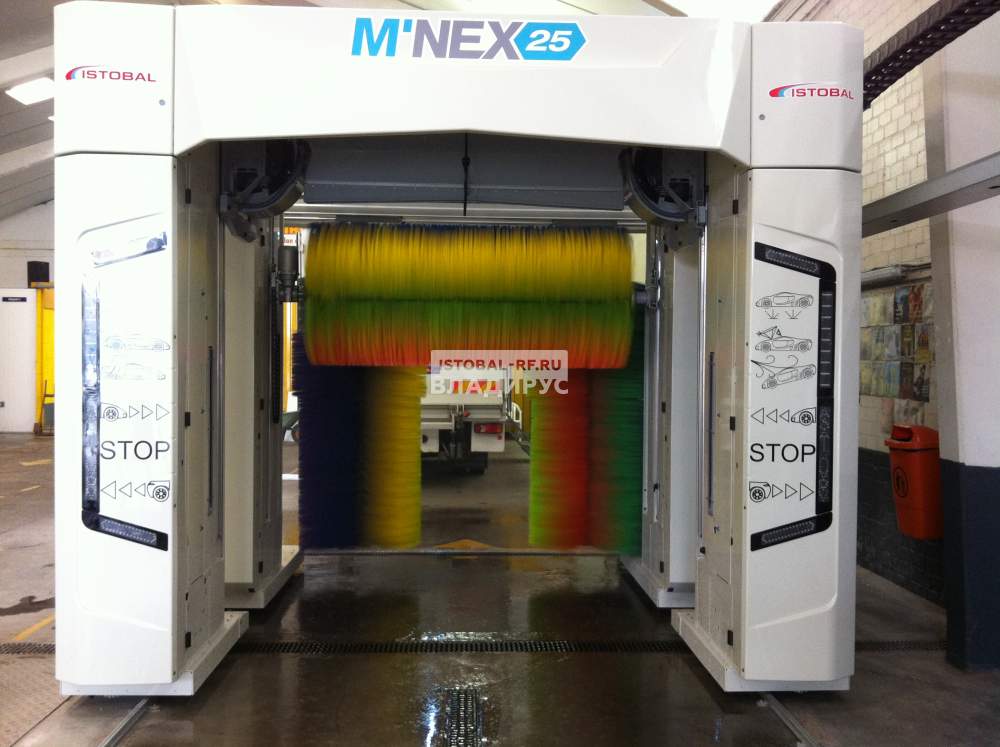

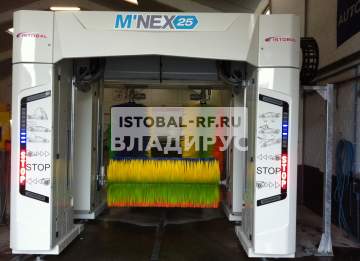

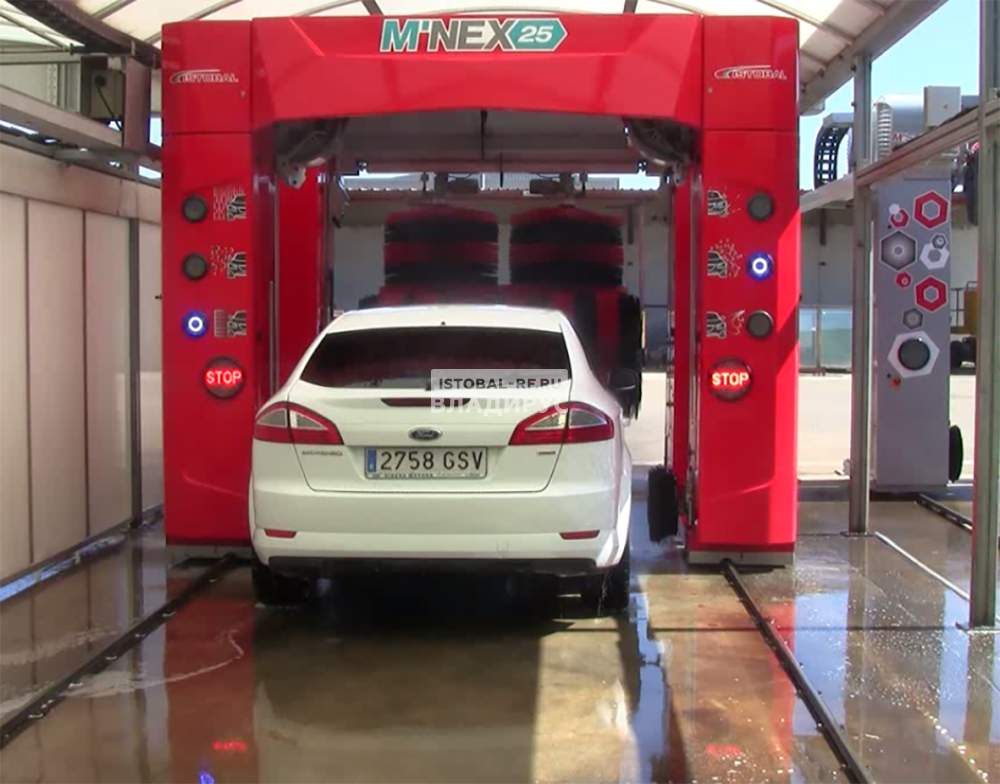

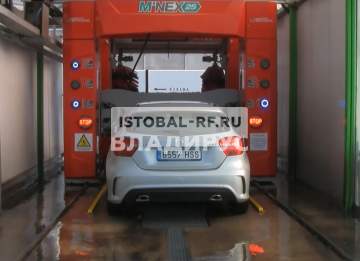

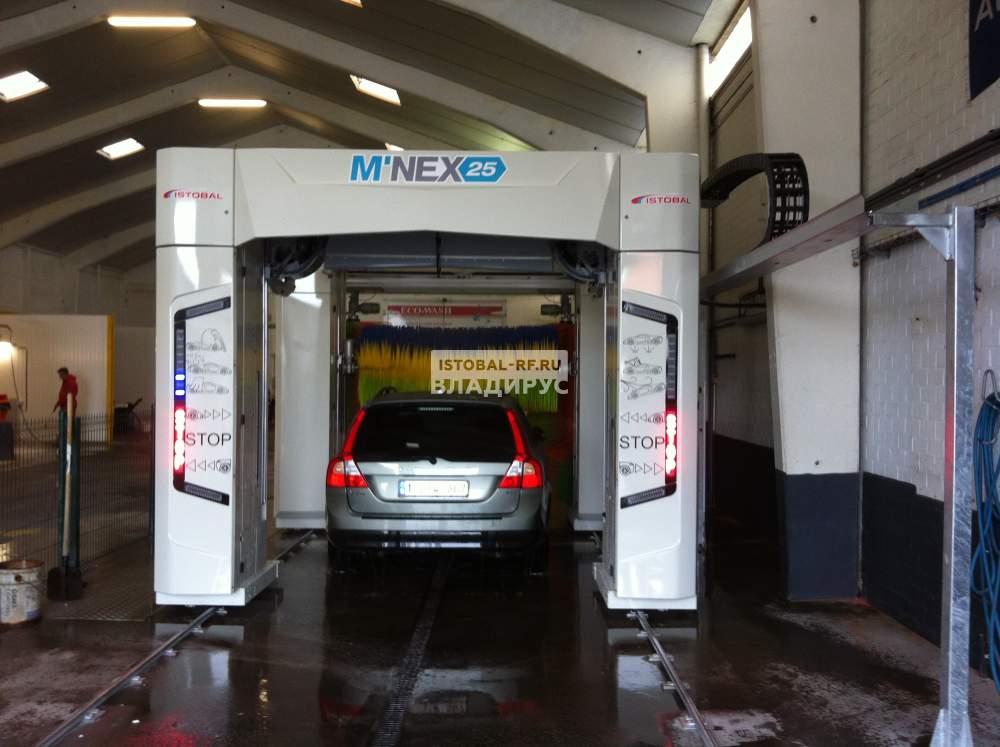

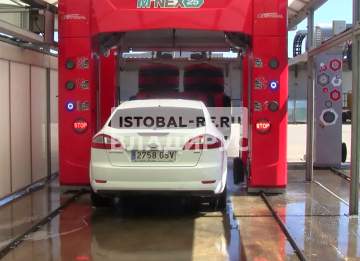

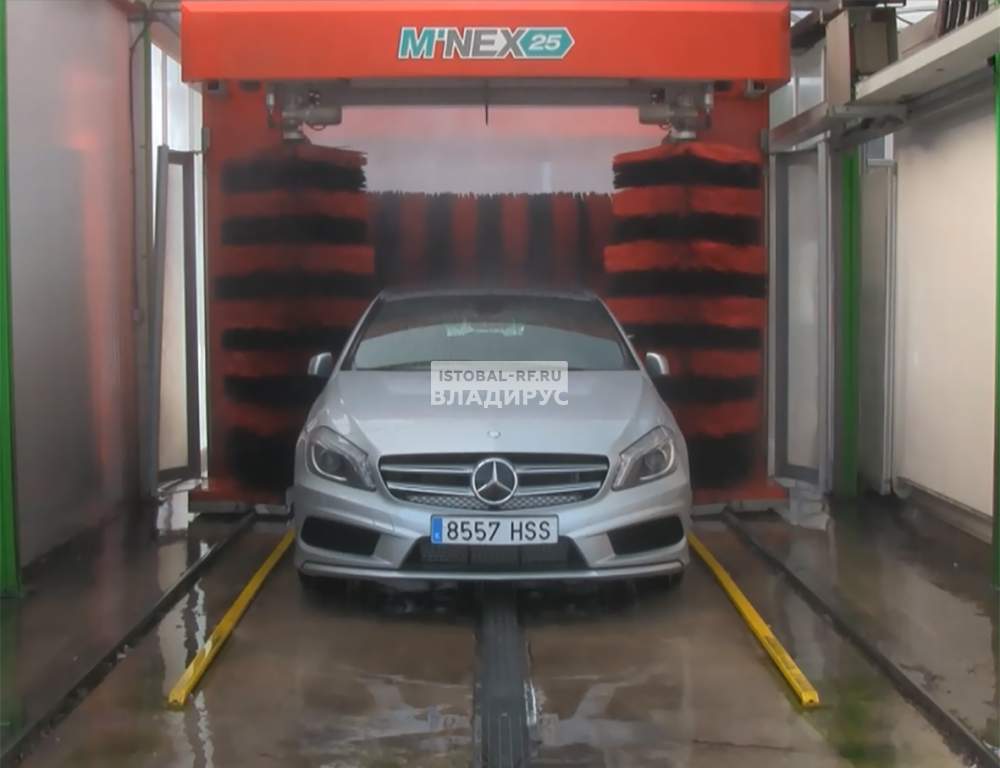

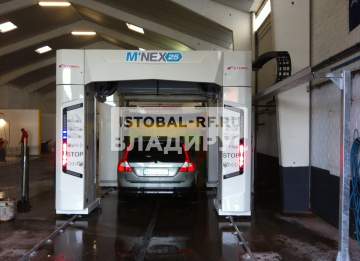

Портальная автомойка M'NEX 25 с модулем сушки

Портальная автомойка M`NEX 25 представляет из себя портал M`NEX 22, который дооснащен отдельным модулем сушки, что увеличивает производительность.
Два модуля работают синхронно на рельсах 11 м. Мощность сушки - 14 кВт.

Габаритные размеры (мм)
длина помещения 12 м
Виды моющих средств
до 7 видов
Мойка машин в час
8 - 12 автомобилей
не поставляется

Описание

Портальная мойка M’Nex25 от Istobal создана для качественной мойки легковых автомобилей, микроавтобусов и внедорожников.

Пришла на смену более ранней модели М15+. Сочетает в себе все преимущества портальных моек серии M’Nex. Отличительной особенностью является наличие эффективной бесконтактной программы мойки, воплощенной благодаря применению инновационной системы групп вращающихся сопел. Данная система позволяет за один проход портала достигнуть результата, который на более ранних моделях получался за два или три прохода.

Состоит из двух независимых арок мойки и сушки, что значительно увеличивает пропускную способность портала. В M’Nex25 возможна реализация до 15 программ моек различной конфигурации.Функциональные возможности портала:

  • химическое замачивание боковые стороны плюс верх;
  • химическое замачивание дисков колес;
  • нанесение специальной химии для удаления следов от насекомых;
  • мойка высоким давлением кузова, возможна установка насосов различной производительности;
  • мойка высоким давлением порогов и дисков колес;
  • мойка щетками дисков колес;

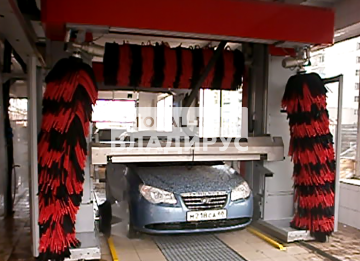

  • мойка кузова щетками с шампунем;
  • нанесение воска и супервоска горячего или холодного;
  • нанесение полировочного воска с последующей полировкой мягкими щетками;
  • сушка;
  • мойка высоким давлением нижней части автомобиля;

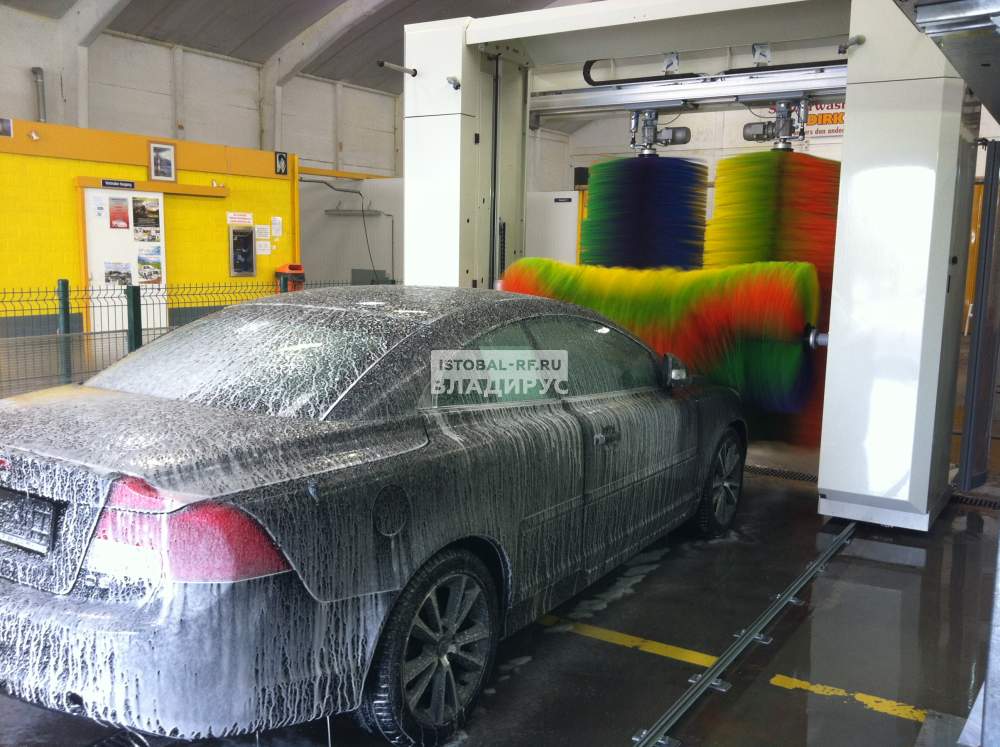

  • активная пена одноцветная и трехцветная.

8-12 автомобилей в час
любая форма автомобиля
интернет мониторинг состояния портала
расход воды от 100 л. мойку одной машины
модуль мойки, с сушкой модуль сушки длина помещения от 12 м. светофор индикация программ мойки 2 вида облицовки, 12 дизайнов брызгозащитные экраны щетки 3 видов наклон вертикальных щеток Портальная автомойка M'NEX 25 с модулем сушки

Размеры


Моечная высота транспорта 2100 2300 2300 2500 2500 2700 2700 2700 2700 2900
Моечная ширина транспорта 2500 2500 2700 2500 2700 2500 2500 2700 2700 2700
Длина рельсов 9000 9000 9000 9000 9000 10000 11000 10000 11000 11000
Высота конструкции 2887 3087 3087 3287 3287 3487 3487 3487 3487 3687
Ширина конструкции 3621 3621 3821 3621 3821 3621 3621 3821 3821 3821
Ширина моечного помещения 4830 4830 5030 4830 5030 4830 4830 5030 5030 5030
Длина моечного помещения 9500 9500 9500 9500 9500 10500 11500 10500 11500 11500
Макс. длина транспорта 6000 6000 6000 6000 6000 7000 8000 7000 8000 8000


Требования к электроснабжению (образец).


Данные касаются только оборудования автоматической мойки. Потребление прочих потребителей, как-то: отопления, вентиляции и освещения не учтено.Реальное потребление считается только после определения комплектации оборудования.


Оборудование Мощность, кВт
Портал с сушкой М25  2,3 м 19
Блок насосов ВД 12 кВт 80 Бар 84 л/мин 12
Насос для подачи оборотной воды в блок ВД 1,5
Установка очистки воды* -
Ручной аппарат высокого давления * -
Компрессор 1,5
Суммарная мощность подключенных устройств 33


* Справочная информация. Потребление системы очистки и рециркуляции производства Istobal (Испания) – 5 кВт, ручного аппарата высокого давления – 5,5 кВт

Требования к подключению водоснабжения для техейнологических цел.


Наименование Характеристики
Блок насосов ВД 12 кВт  84 л/мин  80 бар – снабжение от системы очистки и рециркуляции 1,5 '' , 3,5 - 6 бар, 5000 л /час
Накопительная емкость для ополаскивания – снабжение чистой водопроводной водой 1,5 '' , 3,5 - 6 бар, 5000 л /час


Требования к подключению сжатого воздуха


Компрессор с объемом ресивера от 150 литров. Характеристики трубопровода сжатого воздуха  - ½ '', рабочее давление минимум 7 бар.

Показатели потребления для различных программ мойки


Программы Электроэнергия (кВт/ч) Чистая вода, литр Оборотная вода, литр Шампунь, литр Активная пена, литр Воск, литр
Активная пена, мойка щетками, мойка дисков, воск, сушка 0,436 21 74 - 0,013 0,015
Активная пена, мойка щетками, мойка днища, мойка дисков, воск, сушка 0,482 21 154 - 0,013 0,015
Высокое давление сбоку, активная пена, мойка щетками, мойка дисков, воск, сушка 0,591 21 144 0,020 0,013 0,015
Высокое давление сверху и сбоку, активная пена, мойка щетками, мойка дисков, воск, сушка 0,845 21 218 0,020 0,013 0,015
Высокое давление сверху и сбоку, активная пена, мойка днища, мойка дисков, воск, сушка 0,849 21 248 - 0,013 0,015


  • Все расчеты сделаны для автомобилей, средняя длина которых 4,1 метра.
  • Оценочный расчет себестоимости  моечных программ с автоматической системой предварительного обмыва. В расчете используется стоимость импортной химии.
  • Стоимость воды – 17,2 руб за кубометр(тысячу литров)
  • Электричество – 6 руб за Квт/ч
  • Химия для грязных авто - 350 руб/литр
  • Активная пена  -  350 руб/литр
  • Воск – 210 руб/литр
  • Супер Воск – 439 руб/литр
  • Шампунь – 238 руб/литр



Программы Электроэнергия КВт/руб. Чистая вода, л/руб. Оборотная вода, л/руб. Шампунь, л/руб. Активная пена, л/ руб. Воск, л/руб. Супер воск, л/руб. Химия, л/руб. Итого руб.
Высокое давление сбоку, активная пена, мойка щетками, мойка дисков, воск, сушка 0,591/3,55 21/0,36 - (144/2,48*) 0,020/4,76 0,013/4,55 0,015/ 3,15 - - 16,37 (18,85*)
Химическое замачивание Высокое давление сверху и сбоку, активная пена, мойка щетками, мойка дисков, супервоск, сушка 1,1/6,6 21/0,36 - (258/4,44*) 0,020/4,76 0,013/4,55 - 0,015/6,58 0,015/ 5,25 28,1 (32,54*)

Документация

СТОИМОСТЬ МОЙКИ

Образцы комплектации

Техническое задание на поставку мойки М25 с ручным предварительным обмывом

Портальная мойка М25 для мойки автомобилей высотой до 2,3 м и шириной на уровне зеркал 2,5 м, верхней и боковой сушкой, щетками полиэтилен. Все цены приведены в Евро с учетом НДС на условиях отгрузки со склада г. Подольск (Московская область)


Описание Кол-во
Портальная мойка  M25  2.3м 1
Фронтальня облицовка из пластика, дизайн Cubic 1
Система наклона вертикальных щеток 1
Сушка верхняя и боковая 2D2X3+2X4KW 1
Защитный фотоэлектрический датчик для сушки 1
Комплект кабелей и шлангов 1
Опции мойки,  предварительной обработки
Щетки Полиэтилен 3 шт H=2,3м A=2,35м 1
Рельсы оцинкованные 11 м 1
Система подачи супервоска 1
Активная пена супер 1
Емкость из пластика 200 литров 1
Вторичный водяной контур без насоса 1
Позиционирование автомобиля, защита, упаковка
Брызгозащитные экраны 1
Фронтальные стикеры 1
Транспортная подготовка 1
Насосная станция
Насос  1.5 кВт 140 л/мин , 3 Бар 1


Стоимость

Всего 65880,00 Евро

Срок изготовления: 4 недели с момента оплаты

Срок доставки: 2-3 недели с момента отгрузки  г. Валенсия (Испания)

Гарантия: 12 месяцев с момента пуска, но не более 18 месяцев со дня отгрузки из Испании.

Срок монтажа: 2-4 недели


Техническое задание на поставку мойки М25 автоматической системой предварительного обмыва

Портальная мойка М25 для мойки автомобилей высотой до 2,3 м и шириной на уровне зеркал 2,5 м, с системой предварительной мойки автомобилей, системой мойки колес, верхней и боковой сушкой, мягкими щетками, программами бесконтактной мойки

Все цены приведены в Евро с учетом НДС на условиях отгрузки со склада г. Подольск (Московская область).


Описание Кол-во
Портальная мойка  M25  2.3м 1
Фронтальня облицовка из пластика, дизайн Cubic, стороны Zenit 1
Система наклона вертикальных щеток 1
Сушка верхняя и боковая 2D2X3+2X4KW  с подвижным диффузором 1
Защитный фотоэлектрический датчик для сушки (определение запаски джипа) 1
Опции мойки,  предварительной обработки
Мягкие щетки Carlite 3 шт H=2,3м A=2,35м 1
Рельсы оцинкованные 12м 1
Система подачи супервоска 1
Верхняя и боковая предварительная мойка 80 Бар 84 л/мин   подвижные форсунки 1
Мойщик дисков ротационный + высокое давление  80 Бар 1
Шланг высокого давления 6 м 1
Полиэтиленовые щетки для мойщика дисков 1
Активная пена супер 1
Вторичный водяной контур без насоса 1
Химическое замачивание боков + блок приготовления химии для сильнозагрязненных автомобилей 1
Химия для дисков колес 1
Позиционирование автомобиля, защита, упаковка
Позиционирующий экран  Вперед-Назад-Стоп 1
Выравнивающие рельсы 1
Брызгозащитные экраны 1
Фронтальные стикеры 1
Транспортная подготовка 1
Насосная станция
Насос 12кВт 80 Бар 84л/мин 1


Стоимость

Всего 98705,00 Евро

Срок изготовления: 4 недели с момента оплаты

Срок доставки: 2-3 недели с момента отгрузки  г. Валенсия (Испания)

Гарантия: 12 месяцев с момента пуска, но не более 18 месяцев со дня отгрузки из Испании.

Срок монтажа: 2-4 недели
