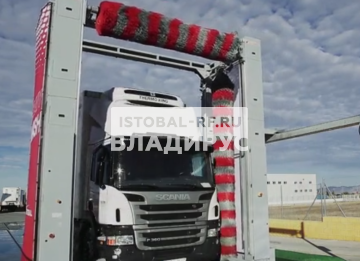

Мойка грузовых автомобилей HW Kube

Оборудование ISTOBAL используют такие компании, как Московский Метрополитен, ОАО «РЖД», ОАО «Центробанк», ЗАО «Тандер, МAN, Toyota, Автобаза №2 (Управление делами Президента РФ), PEPSICO, ПАО Газпром, ФКУ «ГЦАХиТО МВД России», Министерство обороны РФ, завод IVECO и другие.
Мойка грузовых автомобилей HW Kube

Мойка для грузовых автомобилей HW Kube, это упрощенный Progress для узкого спектра задач. Основные отличия:
- вертикальные щетки не перекрывают на 100% переднюю и заднюю часть автомобиля, это делает горизонтальная щетка
- упрощенный контроллер SIEMENS, нельзя программировать портал на месте.

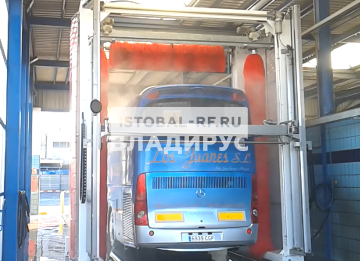

HW Kube отлично подойдет для мойки стандартных автобусов, евро фур, грузовых авто и коммерческого транспорта.

Мойка машин в час
до 6 евро фур
Количество программ
8
Цена за 1 пост: от 44 400 евро

Описание

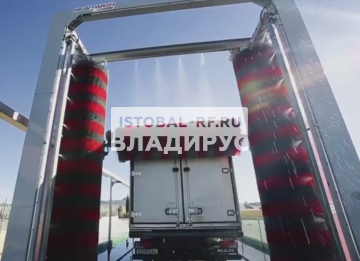

HW Kube осуществляет мойку неподвижного транспорта путем перемещения вдоль него по рельсам. Упрощенный аналог портальной мойки Progress. Основные отличия заключаются в следующем:

  • привод перемещения вертикальных щеток в Kube осуществляется пневматическими цилиндрами, работающими в паре с пружинными амортизаторами, установленными для увеличения срока службы цилиндра. Щетки смонтированы на поворотном кронштейне, что не позволяет мыть ими переднюю и заднюю часть автомобиля. Существует два уровня настройки прижима щеток.
  • вертикальные щетки закреплены сверху и снизу и не имеют возможности наклона. Хотя данная особенность позволяет осуществлять более плотный прижим щеток к поверхности автомобиля.
  • передняя и задняя часть автомобиля в Kube моется только горизонтальной щеткой. Количество проходов устанавливается в программе мойки.
  • процессор мойки грузовых автомобилей проще чем в Progress. Отсутствует возможность более тонкой настройки оборудования.

Istobal рекомендует применение Kube для мытья коммерческого транспорта.


до 6 евро фур в час
порошковая окраска конструкции перемещение вертикальных щеток за счет пневмоцилиндров передняя задняя часть промывается горизонтальной щеткой рельсы фотоэлементы максимальная ширина грузовика 2,83 м максимальная высота 5,0 м Мойка грузовых автомобилей HW Kube

ДОСТУПНЫЕ ПРОГРАММЫ МОЙКИ

01
мойка щетками
02
ополаскивание
03
воск
04
химическое замачивание боковые стороны
05
высокое давление подвижные форсунки боковые стороны
06
верх
07
мойщик днища
Array

Требования к электроснабжению

Данные касаются только оборудования автоматической мойки. Потребление прочих потребителей, как-то: отопления, вентиляции и освещения не учтено. Реальное потребление считается только после определения комплектации оборудования.


Оборудование Мощность, кВт
Портал с высоким давлением 6,5
Блок насосов ВД 15 кВт 80 Бар 84 л/мин 15
Насос для подачи оборотной воды в блок ВД 1,5
Насос подачи чистой воды 1,5
Установка очистки воды 5
Компрессор 1,5
Суммарная мощность подключенных устройств 31


Требования к подключению   водоснабжения для технологических целей


Наименование Характеристики
Блок насосов ВД, снабжение от системы очистки и рециркуляции 2 '', 3,5 - 6 бар, 6000 л /час
Накопительная емкость для ополаскивания – снабжение чистой водопроводной водой 2 '', 3,5 - 6 бар, 6000 л /час


Требования к подключению сжатого воздуха

Характеристики трубопровода сжатого воздуха  - ½ '',  рабочее давление минимум 7 бар. Компрессор с объемом ресивера от 150 литров.

Оценка себестоимости программ мойки для грузовиков и автобусов при длине транспорта 17 метров, насос для высокого давления 80 Бар 105 л/мин

Показатели потребления для различных программ мойки


Программы Электроэнергия (кВт/ч) Чистая вода, л Оборотная вода, л Шампунь, л Воск, л
Стандарт Шампунь+мойка щетками+ополаскивание 0,8 332 - 0,2 0,15
Оптимум Шампунь+мойка щетками+мойка высоким давлением нижней части авто,  нанесение воска + ополаскивание 1,5 332 184 0,2 0,15
Престиж Боковая и верхняя химическая обработка, высокое давление сверху, сбоку и нижней части авто,   мойка щетками с шампунем, воск + ополаскивание 2,7 332 486 0,2 0,15


Оценочный расчет себестоимости моечных программ.

Стоимость воды – 17,2 руб за кубометр(тысячу литров)

Электричество – 6 руб за Квт/ч

Воск – 210 руб/литр

Шампунь – 238 евро/литр


Программы Электроэнергия руб. Чистая вода, руб. Оборотная вода, руб. Шампунь, руб. Воск, руб. Итого, руб.
Стандарт Шампунь+мойка щетками,  нанесение воска 4,8 5,71 - 47,6 31,5 89,61
Оптимум Шампунь+мойка щетками+мойка высоким давлением нижней части авто,  нанесение воска 9 5,71    -  (3,2*) 47,6 31,5 93,81 (97,01*)
Престиж Боковая и верхняя химическая обработка, высокое давление сверху, сбоку и нижней части авто,   мойка щетками с шампунем, воск 16,2 5,71 - (8,4*) 47,6 31,5 101,01 (109,41*)


* при отсутствии рециркуляции воды

Характеристики

Количество моечных программ 8
Количество программ 8
Характеристики

Требования к электроснабжению

Данные касаются только оборудования автоматической мойки. Потребление прочих потребителей, как-то: отопления, вентиляции и освещения не учтено. Реальное потребление считается только после определения комплектации оборудования.

Оборудование

Мощность, кВт

Портал с высоким давлением

6,5

Блок насосов ВД 15 кВт 80 Бар 84 л/мин

15

Насос для подачи оборотной воды в блок ВД

1,5

Насос подачи чистой воды

1,5

Установка очистки воды

5

Компрессор

1,5

Суммарная мощность подключенных устройств

31

Требования к подключению водоснабжения для технологических целей

Наименование

Характеристики

Блок насосов ВД, снабжение от системы очистки и рециркуляции

2 '', 3,5 - 6 бар, 6000 л /час

Накопительная емкость для ополаскивания – снабжение чистой водопроводной водой

2 '', 3,5 - 6 бар, 6000 л /час

Требования к подключению сжатого воздуха

Характеристики трубопровода сжатого воздуха - ½ '', рабочее давление минимум 7 бар. Компрессор с объемом ресивера от 150 литров.

Оценка себестоимости программ мойки для грузовиков и автобусов при длине транспорта 17 метров, насос для высокого давления 80 Бар 105 л/мин

Показатели потребления для различных программ мойки

Программы

Электроэнергия (кВт/ч)

Чистая вода, л

Оборотная вода, л

Шампунь, л

Воск, л

Стандарт

Шампунь+мойка щетками+ополаскивание

0,8

332

-

0,2

0,15

Оптимум

Шампунь+мойка щетками+мойка высоким давлением нижней части авто,  нанесение воска + ополаскивание

1,5

332

184

0,2

0,15

Престиж

Боковая и верхняя химическая обработка, высокое давление сверху, сбоку и нижней части авто,   мойка щетками с шампунем, воск + ополаскивание

2,7

332

486

0,2

0,15

Оценочный расчет себестоимости моечных программ.

Стоимость воды – 17,2 руб за кубометр(тысячу литров)

Электричество – 6 руб за Квт/ч

Воск – 210 руб/литр

Шампунь – 238 евро/литр

Программы

Электроэнергия руб.

Чистая вода, руб.

Оборотная вода, руб.

Шампунь, руб.

Воск, руб.

Итого, руб.

Стандарт

Шампунь+мойка щетками,  нанесение воска

4,8

5,71

-

47,6

31,5

89,61

Оптимум

Шампунь+мойка щетками+мойка высоким давлением нижней части авто,  нанесение воска

9

5,71

   -

 (3,2*)

47,6

31,5



93,81

(97,01*)

Престиж

Боковая и верхняя химическая обработка, высокое давление сверху, сбоку и нижней части авто,   мойка щетками с шампунем, воск

16,2

5,71

-

(8,4*)

47,6

31,5





101,01



(109,41*)

* при отсутствии рециркуляции воды

Документация

СТОИМОСТЬ МОЙКИ


Стоимость Цена за монтаж
Базовый портал Куб 44 400 € 5 500 €
холодная пена 7 200 € 800 €
горячая пена 9 950 € 1 000 €
мойка днища 11 250 € 1 200 €
высокое давление на колеса 14 516 € 1 000 €
полный контур высокого давления 37 750 € 1 200 €
нанесение осушаюещего воска 303 € -
  • базовый портал, это 100% комплект оборудования для монтажа и запуска мойки. Такой портал сможет мыть все стандартные евро фуры, тягачи, автобусы и коммерческий транспорт
  • нанесение холодной пены - актуально для особенно грязных автомобилей. Перед щеточной мойкой, портал наносит пену за 1,5 минуты. Расход шампуня в 2 раза ниже по сравнению с ручным нанесением. Ускорит время мойки, увеличит ресурс щеток.
  • нанесение горячей пены. Необходимо для мойки специальной техники с особенно сложными загрязнениями.
  • мойка днища. Промывает подрамное пространство автомобиля за 2 мин. Необходимо перед заездом на территории "чистых" комплексов, перед заездом на рем.зону
  • мойка высоким давлением 80 бар - для мойки специальной техники, там где щетки не смогут достать.
  • воск - ускорение высыхания кузова.


Мойка щетками + ополаскивание

Описание

Цена, Евро

Мойка для грузовиков и автобусов , 3 Щетки,  4,2m

Включено

Внешний пульт + кабель 50 метров

Включено

Пластиковая цепь укладки кабелей и шлангов + кронштейны на стену

Включено

Щетки Полиэтилен 3 шт. 4,5 м

Включено

Клапана подключения воды

Включено

Брызгозащитные экраны боковые стороны

Включено

Светофор ламповый

Включено

Насос подачи воды 1,5 кВт

Включено

Выравнивающие направляющие 2х6 метров

Включено

Всего Cube , Евро

44.396,00

Срок изготовления: 4 недели с момента оплаты

Срок доставки: 2-3 недели с момента отгрузки г. Валенсия (Испания)

Гарантия: 12 месяцев с момента пуска, но не более 18 месяцев со дня отгрузки из Испании.

Срок монтажа: 2-4 недели

Мойка щетками + ополаскивание + мойщик днища

Описание

Цена, Евро

Мойка для грузовиков и автобусов , 3 Щетки,  4,2m

Включено

Рельсы оцинкованные 24 м

Включено

Внешний пульт + кабель 50 метров

Включено

Пластиковая цепь укладки кабелей и шлангов

Включено

Кронштейны для крепления цепи коммуникаций

Включено

Щетки Полиэтилен 3 шт. 4,5 м 1000 мм

Включено

Брызгозащитные экраны боковые стороны

Включено

Брызгозащитный экран верх

Включено

Система позиционирования

Включено

Насос подачи воды 2,2 кВт 6 Бар 166 л/мин

Включено

Выравнивающие направляющие 2,3 м х120 мм

Включено

Мойщик днища 20 Бар 14м3/час

Включено

Позиционирование фотоэлементами

Включено

Насос высокого давления  15 кВт 20 Бар

Включено

Всего Cube , Евро

58.680,00

Срок изготовления: 4 недели с момента оплаты

Срок доставки: 2-3 недели с момента отгрузки г. Валенсия (Испания)

Гарантия: 12 месяцев с момента пуска, но не более 18 месяцев со дня отгрузки из Испании.

Срок монтажа: 2-4 недели

Мойка щетками + ополаскивание+воск + химическое замачивание боковые стороны + высокое давление подвижные форсунки боковые стороны + верх

Описание

Цена, Евро

Мойка для грузовиков и автобусов , 3 Щетки,  4,2m

Включено

Внешний пульт + кабель 50 метров

Включено

Пластиковая цепь укладки кабелей и шлангов + кронштейны на стену

Включено

Щетки Полиэтилен 3 шт. 4,5 м

Включено

Клапана подключения воды

Включено

Брызгозащитные экраны боковые стороны

Включено

Светофор ламповый

Включено

Насос подачи воды 1,5 кВт

Включено

Выравнивающие направляющие 2х6 метров

Включено

Покраска оцинкованной рамы

Включено

Воск

Включено

Позиционирование фотоэлементами

Включено

Химическое замачивание

Включено

Высокое давление боковые стороны + верх подвижные форсунки

Включено

Шланг высокого давления 40 м

Включено

Насос высокого давления 80 Бар 105 л/мин

Включено

Всего Cube , Евро

90.715,00

Поможем вам подобрать необходимую комплектацию
Или позвоните по телефону +7 (495) 505-68-39

Ваше сообшение отправленно.



ВЫПОЛНЕННЫЕ ПРОЕКТЫ

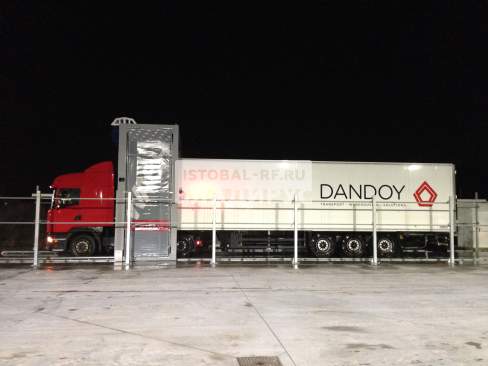

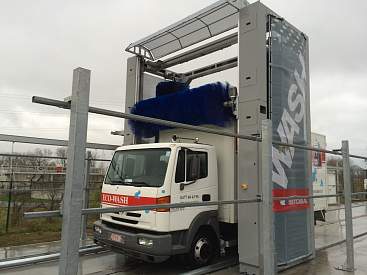

Грузовая портальная мойка HW Kube
