- Портальная M'NEX 27 с модулем сушки и шторой
Портальная M'NEX 27 с модулем сушки и шторой
Дальнейшее развитие портала M`NEX 25, добавлена штора между модулями мойки и сушки.
Теперь один автомобиль моется, второй на сушке.
Описание

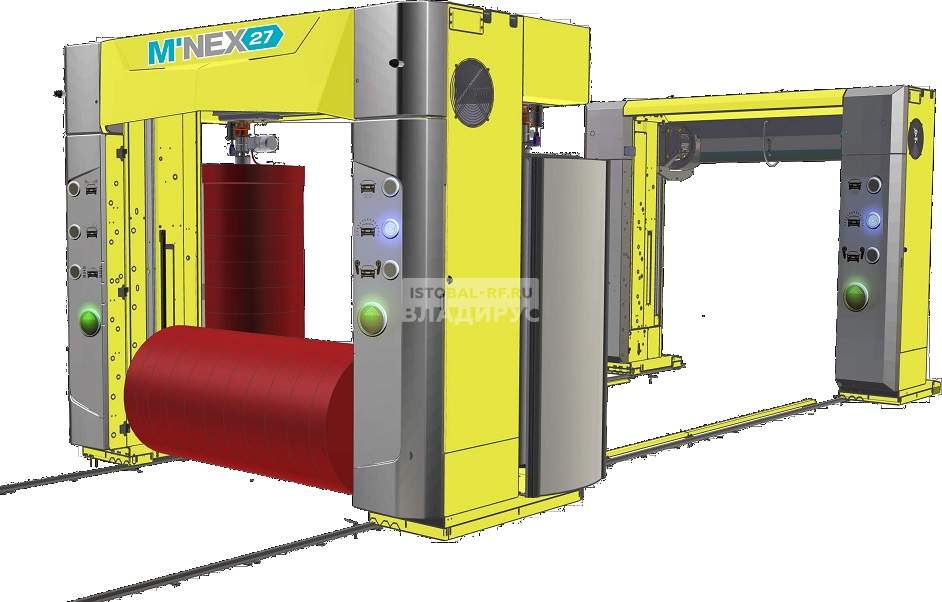

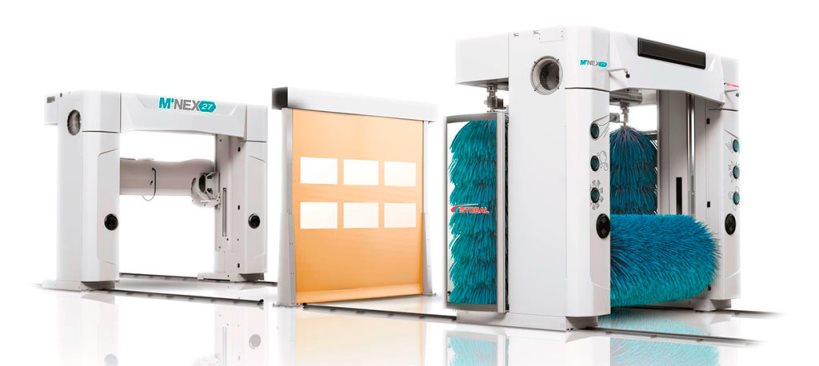

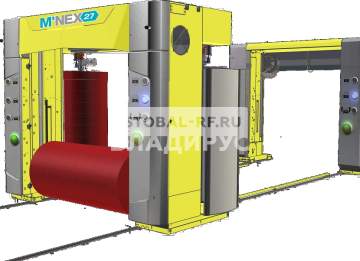

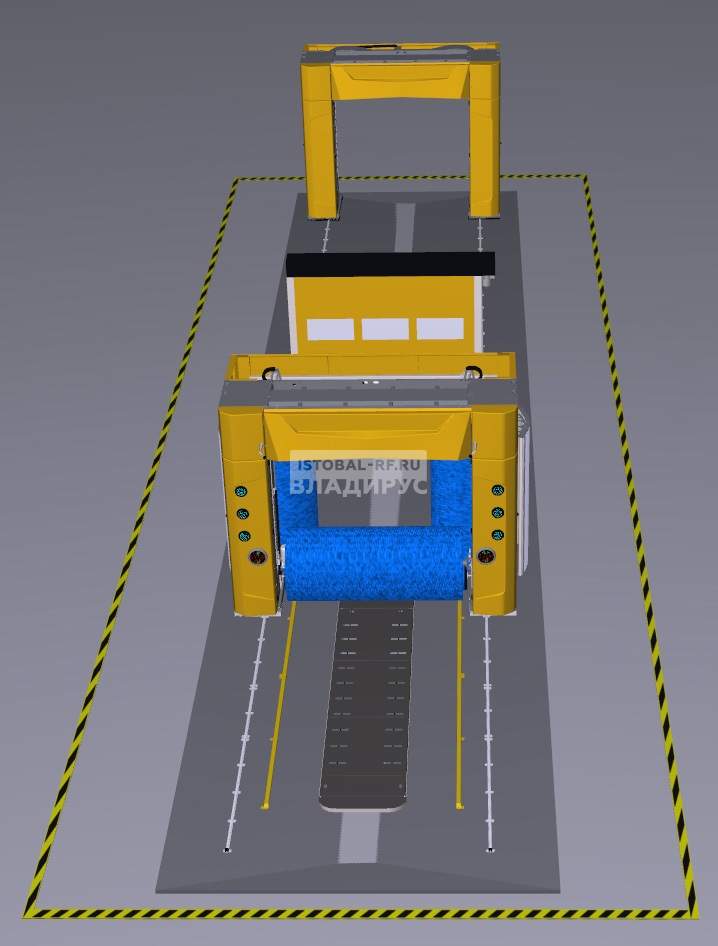

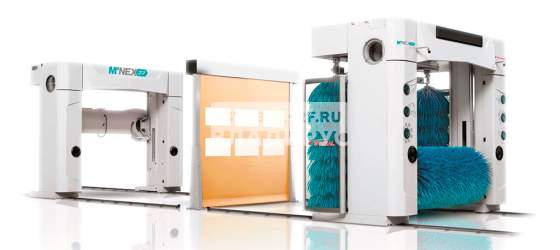

Автоматическая портальная мойка Istobal M’Nex27 поставляется в Россию для мойки легковых автомобилей, микроавтобусов и внедорожников. Для значительного увеличения производительности в M’Nex27 два портала работают в различных зонах, сухой и влажной, ограниченных друг от друга шторой. Данное решение приводит к полному отсутствию брызг и капель в зоне работы сушки, так как вода наносится только во влажной зоне.
Самые последние разработки Istobal нашли своё воплощение в портальных мойках серии M’NEX. Портальные мойки серии M’NEX характеризуются высокой эксплуатационной надежностью и функциональностью. Комплектация мойки и возможность применения определенных программ может меняться в зависимости от предъявляемых требований.
ДОСТУПНЫЕ ПРОГРАММЫ МОЙКИ
Характеристики
Требования к электроснабжению (образец).
Данные касаются только оборудования автоматической мойки. Потребление прочих потребителей, как-то: отопления, вентиляции и освещения не учтено.Реальное потребление считается только после определения комплектации оборудования.
| Портал с сушкой М25 2,3 м | 19 |
| Блок насосов ВД 12 кВт 80 Бар 84 л/мин | 12 |
| Насос для подачи оборотной воды в блок ВД | 1,5 |
| Установка очистки воды* | - |
| Ручной аппарат высокого давления * | - |
| Компрессор | 1,5 |
| Суммарная мощность подключенных устройств | 33 |
* Справочная информация. Потребление системы очистки и рециркуляции производства Istobal (Испания) – 5 кВт, ручного аппарата высокого давления – 5,5 кВт
Требования к подключению водоснабжения для технологических целей.
| Наименование | Характеристики |
|---|---|
| Блок насосов ВД 12 кВт 84 л/мин 80 бар – снабжение от системы очистки и рециркуляции | 1,5 '' , 3,5 - 6 бар, 5000 л /час |
| Накопительная емкость для ополаскивания – снабжение чистой водопроводной водой | 1,5 '' , 3,5 - 6 бар, 5000 л /час |
Требования к подключению сжатого воздуха
Компрессор с объемом ресивера от 150 литров. Характеристики трубопровода сжатого воздуха - ½ '', рабочее давление минимум 7 бар.
Показатели потребления для различных программ мойки
| Программы | Электроэнергия (кВт/ч) | Чистая вода, литр | Оборотная вода, литр | Шампунь, литр | Активная пена,литр | Воск, л |
|---|---|---|---|---|---|---|
| Активная пена, мойка щетками, мойка дисков, воск, сушка | 0,436 | 21 | 74 | - | 0,013 | 0,015 |
| Активная пена, мойка щетками, мойка днища, мойка дисков, воск, сушка | 0,482 | 21 | 154 | - | 0,013 | 0,015 |
| Высокое давление сбоку, активная пена, мойка щетками, мойка дисков, воск, сушка | 0,591 | 21 | 144 | 0,020 | 0,013 | 0,015 |
| Высокое давление сверху и сбоку, активная пена, мойка щетками, мойка дисков, воск, сушка | 0,845 | 21 | 218 | 0,020 | 0,013 | 0,015 |
| Высокое давление сверху и сбоку, активная пена, мойка днища, мойка дисков, воск, сушка | 0,849 | 21 | 248 | - | 0,013 | 0,015 |
- Все расчеты сделаны для автомобилей, средняя длина которых 4,1 метра.
- Оценочный расчет себестоимости моечных программ с автоматической системой предварительного обмыва. В расчете используется стоимость импортной химии.
- Стоимость воды – 17,2 руб за кубометр(тысячу литров)
- Электричество – 6 руб за Квт/ч
- Химия для грязных авто - 350 руб/литр
- Активная пена - 350 руб/литр
- Воск – 210 руб/литр
- Супер Воск – 439 руб/литр
- Шампунь – 238 руб/литр
| Программы | Электроэнергия КВт/руб. | Чистая вода л/руб. | Оборотная вода л/руб. | Шампунь л/руб. | Активная пена л/ руб. | Воск л/руб | Супер воск л/руб. | Химия л/руб. | Итого руб |
|---|---|---|---|---|---|---|---|---|---|
| Высокое давление сбоку, активная пена, мойка щетками, мойка дисков, воск, сушка | 0,591/3,55 | 21/0,36 | - (144/2,48*) | 0,020/4,76 | 0,013/4,55 | 0,015/ 3,15 | - | - | 16,37 (18,85*) |
| Химическое замачивание Высокое давление сверху и сбоку, активная пена, мойка щетками, мойка дисков, супервоск, сушка | 1,1/6,6 | 21/0,36 | - (258/4,44*) | 0,020/4,76 | 0,013/4,55 | - | 0,015/6,58 | 0,015/ 5,25 | 28,1 (32,54*) |
Документация
СТОИМОСТЬ МОЙКИ
Техническое задание на поставку мойки М’NEX27
Портальная мойка МNEX27 для мойки автомобилей высотой до 2,3 м и шириной на уровне зеркал 2,5 м, верхней и боковой сушкой, щетками Foam, активной пеной
| Описание | Кол-во |
|---|---|
| Портальная мойка M27 2.3м | 1 |
| Фронтальня облицовка из пластика, дизайн Cubic | 1 |
| Система наклона вертикальных щеток | 1 |
| Сушка верхняя и боковая 2D2X3+2X4KW+ диффузер | 1 |
| Защитный фотоэлектрический датчик для сушки | 1 |
| Пульт управления Siemens | 2 |
| Плавный пуск | 1 |
|
Опции мойки, предварительной обработки |
|
| Щетки Foam 2,3 м комплект | 1 |
| Рельсы оцинкованные 16 м | 1 |
| Активная пена супер | 1 |
| Емкость из пластика 200 литров | 1 |
| Вторичный водяной контур без насоса | 1 |
|
Позиционирование автомобиля, защита, упаковка |
|
| Электронная система позиционирования | 1 |
| Брызгозащитные экраны | 1 |
| Фронтальные стикеры | 1 |
| Транспортная подготовка | 1 |
Стоимость всего
67000,00 Евро
Срок изготовления: 4 недели с момента оплаты
Срок доставки: 2-3 недели с момента отгрузки г. Валенсия (Испания)
Гарантия: 12 месяцев с момента пуска, но не более 18 месяцев со дня отгрузки из Испании.
Срок монтажа: 2-4 недели
